Marcos es un estudiante de grado medio de electricidad que tiene una hermana a la que le han comprado una muñeca que da mucho miedo porque puede girar la cabeza y tiene ojos que se iluminan. Esta muñeca funciona con una pila AA. (Voltaje 1,5 V, resistencia interna r = 0,2 Ω, capacidad 2000 mAh), un motor que hace que la cabeza de la muñeca gire, con una resistencia de 10 Ω y dos LED de color rojo con una resistencia de 50 Ω cada uno. Los tres elementos están conectados en serie.

Un día, el motorcito deja de funcionar y Marcos tras desarmar el juguete para arreglarlo decide puentear el motor para que al menos los LEDs sigan iluminando los ojos mientras se espera a conseguir un motor nuevo.

Tu trabajo será el de calcular:

1. ¿Qué corriente circula por la pila y cuánto duraría la pila aproximadamente si la muñeca funciona normalmente, con el motor y los dos LEDs conectados en serie?. Dibuja el circuito eléctrico en este caso.

2. ¿Qué corriente circula y cuánto duraría la pila si el motor está puenteado y solo quedan los LEDs encendidos?. Dibuja el circuito eléctrico en este caso.

3. ¿Qué ocurriría si, por accidente, además del motor, los LEDs también quedan cortocircuitados: cuál sería la corriente y cuánto duraría la pila?. Dibuja el circuito eléctrico en este tercer caso.

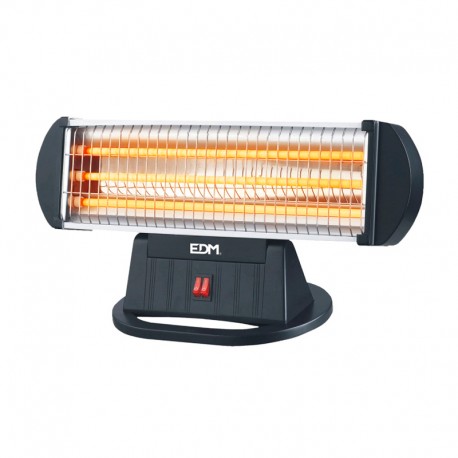

Halla el valor de la resistencia eléctrica de una estufa para que, conectada a una red de 230 V, por ella circule una Intensidad de corriente de 5 A.

Halla la Intensidad de corriente que circula por un circuito eléctrico, sabiendo que está sometido a una ddp o tensión de 230 V y ofrece una resistencia de 23 Ω. Dibuja el esquema eléctrico de dicho circuito.
