Elementos de control y mando:
Elementos que permiten realizar la conexión y desconexión de los circuitos eléctricos;
Fundamentos de Electrotecnia. 1 Introducción
4.8 Elementos control
Elementos de control y maniobra
Permiten abrir o cerrar el circuito, por lo que podéis controlar que haya o no corriente eléctrica, es decir, que nos permiten manejar el circuito eléctrico a vuestra voluntad.
A continuación, conoceréis los diferentes tipos de elementos de maniobra de un circuito eléctrico.

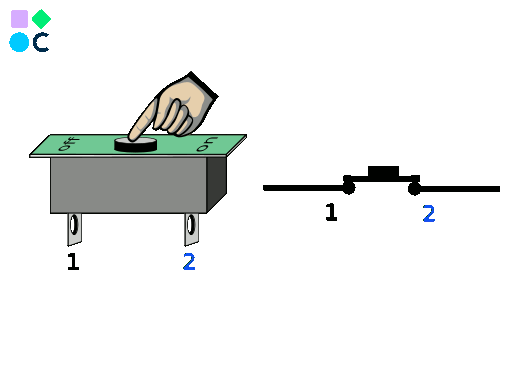

Pulsador
Son operadores de control que permiten abrir o cerrar un circuito eléctrico con un contacto que une dos conductores o terminales y cuya posición permanece mientras mantenemos contacto, es decir, volverá a su posición inicial automáticamente una vez que dejemos de actuar sobre él.
Son componentes que permiten o impiden el paso de la corriente eléctrica, cuando se actúa sobre ellos, tienen la característica de que un resorte los mantiene en una posición estable y pueden estar normalmente abiertos (NA) es decir desconectados, o normalmente cerrados (NC).
Son los que se emplean para hacer sonar un timbre (NA), o controlar la lámpara interior de un frigorífico (NC).

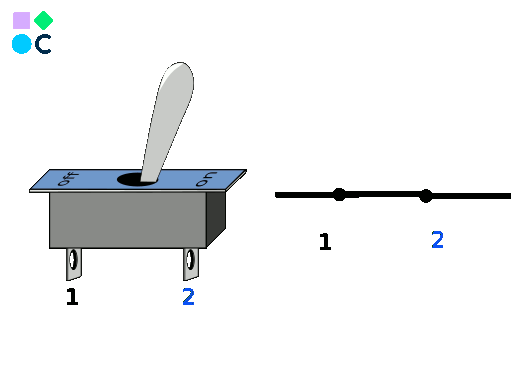

Interruptor
Son operadores de control que permiten abrir o cerrar un circuito eléctrico con un contacto que une dos conductores o terminales, y cuya posición permanece fija o anclada hasta que se vuelva a accionar.
Conmutador

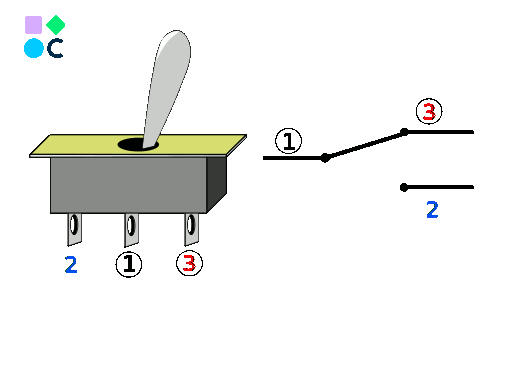

Son operadores de control que permiten abrir o cerrar un circuito eléctrico seleccionando diferentes caminos con un contacto móvil que une un terminal con otro de manera alternativa. En la siguiente imagen se muestra una animación de un conmutador de tres contactos, donde hay un contacto común (1) y dos móviles (2 y 3), por lo que podemos conectar el terminal 1 con el 2 o con el 3 accionándolo.
Lectura facilitada
Los elementos de control o maniobra son componentes de un circuito eléctrico.
Sirven para abrir o cerrar un circuito eléctrico.
Algunos elementos de control y maniobra son el pulsador, el interruptor y el conmutador.
El pulsador actúa mientras actuamos sobre él.
El interruptor mantiene fija su posición hasta que se vuelve a accionar.
El conmutador permite seleccionar diferentes caminos con un contacto móvil.

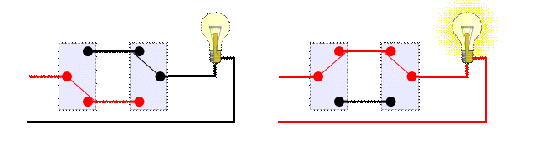

En el siguiente esquema puedes observar el funcionamiento combinado de dos conmutadores que permiten encender y apagar una bombilla desde dos puestos diferentes:
 Imagen de elaboración propia |
Relés:
Cumplen la misma función que los interruptores, pero en lugar de activarse manualmente, su conexión/desconexión se realiza por medio de un circuito eléctrico auxiliar por el que circula una corriente de valor reducido, que activa la bobina de un electroimán que atrae a una lámina metálica que actúa como contacto del relé; puede tener uno o más conjuntos de contactos conmutados, de modo que pueda servir para abrir o cerrar uno o más circuitos.

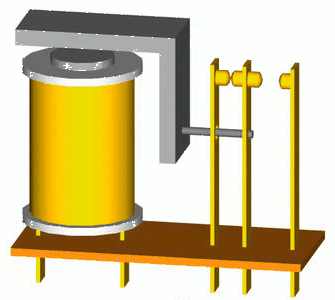

En la siguiente animación puedes ver el esquema de funcionamiento de un relé. Cuando la corriente pasa por la bobina produce un campo magnético que mueve la pieza gris. Esta a su vez produce el movimiento del contacto central.
 |
 - |
| Imagen de elaboración propia | Imagen en Wikimedia Commons de Digigalos bajo CC |
