Los receptores son todos aquellos elementos de un circuito eléctrico que transforman la energía eléctrica de los generadores en otro tipo de energía.
Existe una gran variedad de receptores (lámparas, motores, zumbadores,...).
Fundamentos de Electrotecnia. 1 Introducción
4.4. Receptores
De esta manera, tendremos elementos que realizarán una función específica, convirtiendo la energía eléctrica en luz, movimiento, calor, sonido...
A continuación, se muestran los receptores principales con sus símbolos eléctricos:
| Lámpara |  |
Transforma la energía eléctrica fundamentalmente en luz y calor. |
|

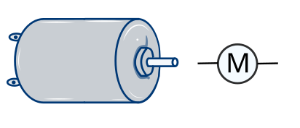

Motor
|
 |
Transforma la energía eléctrica en energía cinética, es decir, en movimiento. |
| Resistencia |  |
Transforman la energía eléctrica en calor. Se utilizan también para controlar la intensidad del circuito eléctrico. |
| Zumbador |
 |
Transforma la energía eléctrica en ondas sonoras (vibración). |
| LED |  |
Transforma la energía eléctrica fundamentalmente en luz. Son más eficientes que las lámparas convencionales porque emiten muy poco calor. |
Los conductores del circuíto eléctrico
Otros elementos imprescindibles de vuestro circuito eléctrico serán los conductores, que son los elementos por los que circula la corriente eléctrica impulsada desde el generador.
Normalmente usaremos cables eléctricos, que son unos elementos compuestos por un material buen conductor de la electricidad (metal) y recubiertos de un material no conductor (aislante) para protegerlos. Su símbolo es una línea de conexión en los circuitos:
Lectura facilitada
Los conductores son los elementos de un circuito eléctrico por donde circulan los electrones.
Los cables eléctricos son los conductores más utilizados.
Están compuestos por un material buen conductor de la electricidad (metal).
Están recubiertos de un material no conductor (aislante).
Resistencia
La resistencia eléctrica es una medida de la oposición que ofrece un determinado material o dispositivo al paso de la corriente eléctrica. Su unidad de medida es el Ohmio (Ω).
Es interesante que conozcáis que cada material tiene una capacidad diferente de conducir la electricidad. En función, de la resistencia que ofrezca el material a que las cargas eléctricas lo atraviesen, clasificamos los materiales en:
Materiales conductores: son aquellos materiales que tienen una resistencia baja al paso de corriente eléctrica, es decir, la dejan pasar fácilmente.
Algunos ejemplos de dichos materiales son: agua, grafito y los metales en general, como el cobre, la plata, el estaño…
Materiales aislantes: son aquellos materiales que, por el contrario, se oponen más al paso de la corriente eléctrica, es decir, tienen una muy alta resistencia, prácticamente no dejan circular la electricidad.
Algunos ejemplos de materiales aislantes de la electricidad son: papel, goma, cerámica, madera, vidrio, y cualquier tipo de plástico como el PVC, polietileno, teflón, polipropileno…
Lectura facilitada
La resistencia es una medida de la oposición que ofrece un material al paso de la corriente eléctrica.
La unidad de medida de la resistencia es el Ohmio (Ω).
Los materiales según su diferente capacidad de conducir la electricidad se clasifican en:
- Materiales conductores son los que dejan pasar fácilmente la corriente eléctrica.
- Materiales aislantes son los que dejan circular la corriente eléctrica con mucha dificultad.
